Напыление

Плазменное напыление

Плазменное напыление коленчатых валов

Напыление осуществляется на установке Киев-7. Плазмообразующийи

транспортирующий газ – воздух. Толщина покрытия 1,0-1,5 мм. Напыляемый материал ПН 55Т45. Твердость НRс=40ед.

Плазменное напыление коленчатых валов
Напыление осуществляется на установке Киев-7. Плазмообразующий и транспортирующий газ – воздух. Толщина покрытия 1,0-1,5 мм. Напыляемый материал ПН 55Т45. Твердость НRс=40ед.

Гильза. Плазменное напыление и шлифовка
При напылении используется сплав ПГ-10Н-01. Твердость НRс=45-50ед.

Шток задвижки
Производится восстановление рабочих поверхностей деталей типа штоков задвижек и аналогичных им, методом воздушно-плазменного напыления с использованием легированных порошков. Восстановление рабочих поверхностей методом напыления и последующей механической обработкой позволяет обеспечить высокую работоспособность рабочих поверхностей при работе в условиях высоких температур и давления пара. Стойкость к износу составляет 1,5-2,0 нормы от стойкости новых. Твердость покрытия НRс=40-60 ед.

Воздушно-плазменное напыление

Тормозные диски - напыление

Газопламенное порошковое напыление

Молоток дробилки. Упрочнение

Механическая зачистка, напыление газопламенным способом. Толщина покрытия 0,3-0,5 мм . Порошок ПГ-10Н-01. Твердость покрытия HRc=56-58 ед.

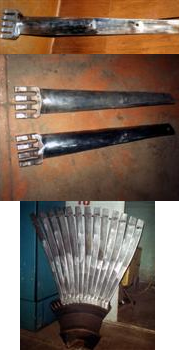

Упрочнение кромок 28 ступени

Восстановление включает следующие операции:

1: Подготовка поверхности: очистка, Дефектация, механическая обработка, диагностика, обезжиривание, подогрев.

2: Многослойная наплавка, проковка, термоциклирование.

3: Механическая обработка, правка.

4: Подготовка под напыление.

5: Напыление.

6: Механическая обработка в чертежный размер.

7: Неразрушающий контроль.

Электродуговое напыление

Электродуговое напыление тел вращения

Шпиндели
В качестве напыляемого материала используется проволока 12Х13, 20Х13. Твердость покрытия HRc=45-60 ед.

Шток - напыление

Опорные шейки цапфы, восстановленные электродуговым напылением

Напыление тел вращения

Электроискровое напыление

Поворотная цапфа
Восстановление и упрочнение опорных поверхностей осуществляется электроискровым методом. Толщина покрытия 0,06-0,1мм. Твердость HRc=55ед.

Восстановление штоков методом элетрудового напыления
